ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2170277

СПОСОБ ПОЛУЧЕНИЯ СЕРЕБРА ИЗ ПРОМПРОДУКТОВ, СОДЕРЖАЩИХ ХЛОРИД СЕРЕБРА

Имя изобретателя: Мусин Е.Д.; Карпухин А.И.; Минеев Г.Г.
Имя патентообладателя: Открытое акционерное общество "Иргиредмет"
Адрес для переписки: 664000, г.Иркутск, б-р Гагарина, 38, ОАО "Иргиредмет", патентно-лицензионный отдел
Дата начала действия патента: 1999.07.15

Изобретение относится к металлургии благородных металлов, в частности к аффинажу серебра. Способ получения серебра из промпродуктов, содержащих хлорид серебра, включает растворение в сульфитном растворе и нагревание. При этом восстановление серебра из сульфитного раствора ведут при добавлении щелочи и с применением восстановителя - параформальдегида при его расходе 0,27-0,35 г на 1 г серебра. Способ позволяет снизить остаточную массовую концентрацию серебра в растворе и повысить его извлечение.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области металлургии благородных металлов, в частности к аффинажу серебра.

В процессе переработки золотосеребряного сырья практически по любой технологии аффинажа серебро концентрируется в промпродуктах в виде хлорида серебра с разным содержанием золота. Данные промпродукты перерабатываются гидрометаллургическими или пирометаллургическими способами. Основой данных промпродуктов является хлорид серебра. В качестве растворителя хлорида серебра можно использовать сульфитный раствор щелочного металла, например сульфита натрия [1], в результате чего образуется комплекс сульфитной соли серебра состава Na₅[Ag(SO₃)₃] [2].

Наиболее близким к предлагаемому техническому решению и принятым за прототип является способ получения серебра из хлорида серебра, включающий растворение хлорида серебра в растворе сульфита натрия с последующей термической обработкой данного раствора, в результате чего сульфитный комплекс соли серебра разлагается с получением металлического серебра [1].

Недостатками известного способа являются:

- высокая остаточная массовая концентрация серебра в растворе, которая составляет 6940 мг/л.

Задачей изобретения является повышение эффективности процесса, а именно повышение степени извлечения серебра из раствора.

Поставленная задача решается за счетдостижения технического результата, который заключается в снижении остаточной массовой концентрации серебра в растворе.

Указанный технический результат достигается тем, что в известном способе получения серебра из промпродуктов, содержащих хлорид серебра, включающем растворение в сульфитном растворе и нагревание с получением металлического серебра, согласно изобретению в раствор добавляют щелочь и параформальдегид в качестве восстановителя при его расходе 0.27 - 0.35 г на 1 г серебра.

Физико-химическая сущность заявляемого способа основывается на восстановлении серебра из сульфитного комплекса по следующей реакции:

Применение данного восстановителя для осаждения серебра из сульфитного комплекса позволяет повысить эффективность процесса восстановления серебра из раствора за счет снижения его остаточной массовой концентрации в растворе.

Сопоставительный анализ заявляемого способа с прототипом показывает, что заявляемый способ отличается от известного тем, что в сульфитный раствор добавляют щелочь и параформальдегид в качестве восстановителя. Таким образом, заявляемое техническое решение соответствует критерию "новизна".

Для доказательства соответствия заявляемого изобретения критерию "изобретательский уровень" проводилось сравнение с другими техническими решениями, известными из источников, включенных в уровень техники.

Заявляемый способ получения серебра из промпродуктов, содержащих хлорид серебра соответствует требованию "изобретательского уровня", так как использование в качестве восстановителя параформальдегида в присутствии щелочи обеспечивает повышение извлечения серебра в конечный продукт, что не следует явным образом из известного уровня техники.

Для доказательства критерия "промышленное применение" достаточно сказать, что прорабатывается вопрос об его использовании на Колымском аффинажном заводе.

Для экспериментальной проверки использовали хлорид серебра. Масса навески составляла 10 г. Выщелачивание проводили раствором сульфита натрия при Ж: Т= 18: 1 и Хлорид серебра растворялся без остатка полностью в течение 30 минут. Концентрация серебра в растворе после растворения составляла 41 г/л.

Полученный сульфитный раствор подвергали термической выдержке при температурах 90 и 100^oC в течение двух часов. Отмечено, что осаждение серебра начинается при температуре не менее 80^oC. Остаточная концентрация серебра в растворе составила 7430 мг/л при 90^oC, и 6940 мг/л при 100^oC.

Таким образом, сравнивая полученные данные заявляемого способа и способа прототипа, следует отметить, что в способе прототипе остаточная массовая концентрация серебра составляет 7430 мг/л и 6940 мг/л, а в заявляемом - 3,5 мг/л. Отсюда видно, что применение в качестве восстановителя серебра из сульфитных растворов параформальдегида способствует повышению эффективности процесса получения серебра, а именно повышению степени извлечения серебра.

ПРИМЕР ИСПОЛЬЗОВАНИЯ ЗАЯВЛЕННОГО СПОСОБА

Для экспериментальной проверки использовали хлорид серебра. Масса навески составляла 10 г. Выщелачивание проводили раствором сульфита натрия при Ж: Т= 18:1 и . Хлорид серебра растворялся без остатка полностью в течение 30 минут. Концентрация серебра в растворе после растворения составляла 41 г/л.

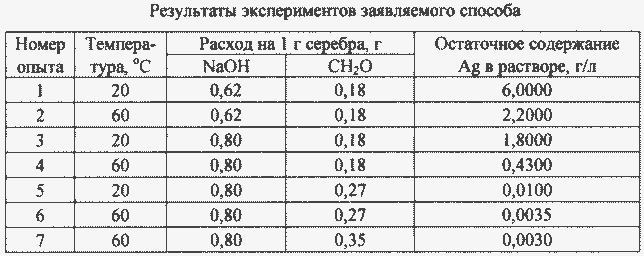

Опыты по осаждению серебра из раствора проводили в зависимости от температуры и расхода реагентов. Время выдержки составляло 2 часа. Полученные экспериментальные данные представлены в таблице.

Оптимальными условиями являются выдержка в течение 2 часов при температуре 60^oC и загрузке реагентов на 1 г получаемого серебра в количестве 0,80 г NaOH и 0,27 гпараформальдегида, поскольку с повышением температуры относительно комнатной и при данном расходе реагентов достигается минимальная остаточная концентрация серебра в растворе, которая составляет 3,5 мг/л. Извлечение при этом серебра в осадок составляет 99,991%.

ПРИМЕР ИСПОЛЬЗОВАНИЯ СПОСОБА-ПРОТОТИПА

Для сравнения показателей заявляемого способа и способа-прототипа провели опыты по осаждению серебра из сульфитного раствора в соответствии с операциями и режимами способа по прототипу.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Металлургия благородных металлов, зарубежный опыт. Под ред. Меретукова М.А., Орлова А.М. - М: Металлургия, 1991, с. 219.

2. Назаретян А.М., Андрющенко Ф.К. Изучение сульфитного комплекса, серебра //Украинский химический журнал. Киев 1963, т. 29, N 5, с. 484

ФОРМУЛА ИЗОБРЕТЕНИЯ

Способ получения серебра из промпродуктов, содержащих хлорид серебра, включающий растворение в сульфитном растворе и нагревание с получением металлического серебра, отличающийся тем, что при нагревании в раствор добавляют щелочь и параформальдегид в качестве восстановителя при его расходе 0,27 - 0,35 г на 1 г серебра.

Версия для печати
Дата публикации 05.12.2006гг

---

---
