4. Технические параметры устройств защитного отключения
4.1. НОРМИРУЕМЫЕ ПАРАМЕТРЫ УЗО
Согласно ГОСТ Р 50807-95 нормируются следующие параметры УЗО:
-
Номинальное напряжение (Un) - действующее значение напряжения, при котором обеспечивается работоспособность УЗО.
- Un = 220, 380 В.
-
Номинальный ток нагрузки (In) - значение тока, которое УЗО может пропускать в продолжительном режиме работы.
- In = 6; 16; 25; 40; 63; 80; 100; 125 А.
-
Номинальный отключающий дифференциальный ток (IDn) - значение дифференциального тока, которое вызывает отключение УЗО при заданных условиях эксплуатации.
- IDn = 0,006; 0,01; 0,03; 0,1; 0,3; 0,5 А.
-
Номинальный неотключающий дифференциальный ток (IDn0) - значение дифференциального тока, которое не вызывает отключение УЗО при заданных условиях эксплуатации.
- IDn0 = 0,5 IDn.
-
Предельное значение неотключающего сверхтока (Inm) - минимальное значение неотключающего сверхтока при симметричной нагрузке двух и четырехполюсных УЗО или несимметричной нагрузке четырехполюсных УЗО.
- Inm = 6 In.
- Сверхток - любой ток, который превышает номинальный ток нагрузки.
-
Номинальная включающая и отключающая способность (коммутационная способность) (Im) - действующее значение ожидаемого тока, который УЗО способно включить, пропускать в течение своего времени размыкания и отключить при заданных условиях эксплуатации без нарушения его работоспособности.
- Минимальное значение Im = 10 In или 500 А (выбирается большее значение).
-
Номинальная включающая и отключающая способность по дифференциальному току (IDm) - действующее значение ожидаемого дифференциального тока, которое УЗО способно включить, пропускать в течение своего времени размыкания и отключить при заданных условиях эксплуатации без нарушения его работоспособности.
- Минимальное значение IDm = 10 In или 500 А (выбирается большее значение).
-
Номинальный условный ток короткого замыкания (Inc) - действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
- Inc = 3000; 4500; 6000; 10 000 А.
-
Номинальный условный дифференциальный ток короткого замыкания (IDc) - действующее значение ожидаемого дифференциального тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность.
- IDc = 3000; 4500; 6000; 10 000 А.
В ГОСТ Р 51326.1-99 содержится требование: "Изготовитель должен сообщить выдерживаемые УЗО значения интеграла Джоуля (I2t) и пикового тока (Ip). В случае если они не определены, применяют минимальные значения (табл. 4.1)".
Таблица 4.1.
Inc и IDc | Ip, kA I2t, kA2*c |
In? 16 | 16 < In? 32 | 32 < In? 40 | 40 < In? 63 | 63 < In? 80 | 80 < In? 125 |
3000 | Ip | 1.10 | 1.85 | 2.35 | 3.30 | 3.70 | 3.95 |
I2t | 1.20 | 4.50 | 8.70 | 22.5 | 36.0 | 65.0 | |
4500 | Ip | 1.15 | 2.05 | 2.70 | 3.90 | 4.80 | 5.60 |
I2t | 1.45 | 5.00 | 9.70 | 25.0 | 40.0 | 72.5 | |
6000 | Ip | 1.30 | 2.30 | 3.00 | 4.05 | 5.10 | 5.80 |
I2t | 1.60 | 6.00 | 11.5 | 28.0 | 47.0 | 82.0 |
Номинальное время отключения Tn - промежуток времени между моментом внезапного возникновения отключающего дифференциального тока и моментом гашения дуги на всех полюсах.
Стандартные значения максимально допустимого времени отключения УЗО типа АС при любом номинальном токе нагрузки и заданных нормами значениях дифференциального тока не должны превышать приведенных в табл. 4.2.
Таблица 4.2.
Время отключения Tn, с | |||
IDn | 2 IDn | 5 IDn | 500 А |
0,3 | 0,15 | 0,04 | 0,04 |
Максимальное время отключения, установленное в табл. 4.2, распространяется также на УЗО типа А. При этом испытания УЗО типа А проводят при значениях токов IDn, 2IDn, 5IDn и 500 А с коэффициентом 1,4 (при IDn > 0,01 А) и с коэффициентом 2 (при IDn = <0,01 А).
Стандартные значения допустимого времени отключения и неотключения для УЗО типа S при любом номинальном токе нагрузки свыше 25 А и значениях номинального дифференциального тока свыше 0,03 А не должны превышать приведенных в табл. 4.3.
Таблица 4.3.
Дифференциальный ток | IDn | 2 IDn | 5 IDn | 500 А |
Максимальное время отключения | 0,5 | 0,2 | 0,15 | 0,15 |
Минимальное время неотключения | 0,13 | 0,06 | 0,05 | 0,04 |
На рис. 4.1 приведена графическая интерпретация области срабатывания УЗО в зависимости от кратности дифференциального тока.
Рис 4.1. Времятоковая характеристика УЗО

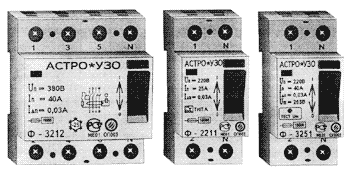

В качестве примера исполнения УЗО, отвечающего всем требованиям ГОСТ Р 50807-95, в табл. 4.4 приведены технические характеристики АСТРО*УЗО производства ОПЗ МЭИ. На рис. 4.2 показан внешний вид УЗО.
Таблица 4.4.
Наименование параметра | Номинальное значение |
Номинальное напряжение Un, B | 220, 380* |
Частота fn, Гц | 50 |
Номинальный ток нагрузки In, A | 16, 25, 40, 63, 80* |
Номинальный отключающий дифференциальный ток (установка) IDn, мА | 10, 30, 100, 300* |
Номинальный неотключающий дифференциальный ток IDn0 | 0.5 IDn |
Номинальная включающая и отключающая (коммутационная) способность Im, A | 1500 |
Номинальный условный ток короткого замыкания (термическая стойкость) при последовательно включенной плавкой вставке 63 А Inc, A | 10000 |
Номинальное время отключения при номинальном дифференциальном токе Тn, не более, мс | 30 |
Диапозон рабочих температур, оС | -25 - 40 |
Максимальное сечение подключаемых проводов, мм2 | 25.50* |
Срок службы:
|
4000 |
|
10000 |
* В зависимости от модификации устройства
