9. Выбор типа и параметров УЗО
9.15. УЗО ТИПОВ АС, А И В
УЗО разделяют на типы:
- АС, реагирующие на дифференциальный синусоидальный переменный ток;
- А, реагирующие на синусоидальный переменный и пульсирующий постоянный дифференциальные токи;
- В, реагирующие на синусоидальный переменный, пульсирующий постоянный и постоянный дифференциальные токи.
Применение УЗО типа А целесообразно в обоснованных случаях, например, в цепях, содержащих потребители с тиристорным управлением без разделительного трансформатора.
УЗО типа В применяют в промышленных электроустановках со смешанным питанием - переменным, выпрямленным и постоянным токами.

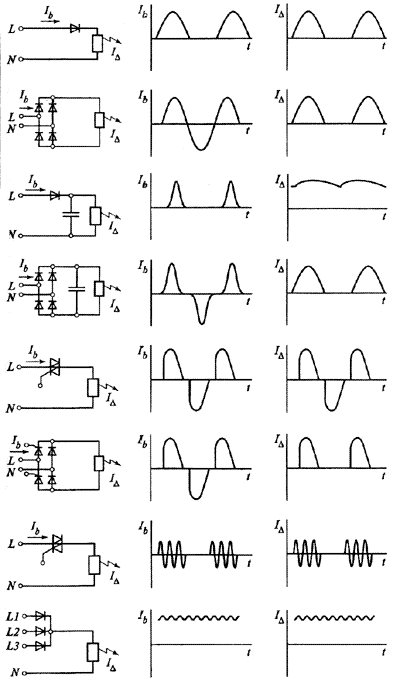

В табл. 9.3 приведены осциллограммы токов в цепях, содержащих различные управляемые и неуправляемые вентильные элементы, и указаны типы УЗО, допустимые к применению в указанных цепях.
Таблица 9.3.
Created/Updated: 25.05.2018
| Схема | Осцилограмма тока Ih | Осцилограмма тока ID | Допустимость применения УЗО типов | |
| АС | А | |||
 |
Нет | Да | ||
| Нет | Да | |||
| Нет | Нет | |||
| Нет | Да | |||
| Да | Да | |||
| Нет | Да | |||
| Да | Да | |||
| Нет | Нет | |||
