ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2023387
СПОСОБ СНАБЖЕНИЯ ТЕПЛИЦЫ ТЕПЛОВОЙ ЭНЕРГИЕЙ И УГЛЕКИСЛЫМ ГАЗОМ
Имя изобретателя: Аминов Рашид Зарифович; Остапенко Виктор Антонович; Доронин Михаил Сергеевич; Курилко Елена Юрьевна
Имя патентообладателя: Аминов Рашид Зарифович; Остапенко Виктор Антонович; Доронин Михаил Сергеевич; Курилко Елена Юрьевна
Адрес для переписки:
Дата начала действия патента: 1991.06.28
Изобретение относится к сельскому хозяйству, в частности к овощеводству защищенного грунта. Перед подачей углекислого газа в теплицу осуществляют его многоступенчатое сжатие с промежуточным охлаждением в водоуглекислотных теплообменниках, аккумулирование сжиженного углекислого газа и его хранение, при этом после хранения осуществляют нагрев его в солнечном коллекторе для получения углекислотного пара, который направляют в углекислотную турбину с регулируемым давлением на выхлопе турбин.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к сельскому хозяйству, в частности к овощеводству защищенного грунта.
В сельском хозяйстве при производстве овощей в защищенном грунте известны способы подкормки растений в теплицах углекислым газом, получаемым из дымовых газов, образующихся при сжигании топлива [1]. Но в них не учитывается изменения потребности растений в углекислом газе в течение года и суток.
Наиболее близким техническим решением является способ подкормки растений защищенного грунта двуокисью углерода с использованием отходящих газов котельных, заключающийся в том, что отходящие газы пропускают через катализатор и подают по системе трубопроводов в теплицу. При этом катализатор располагают в высокотемпературной зоне между конвективными пучками котла.
Однако известный способ имеет следующие недостатки. Полученный углекислый газ используется нерационально, так как не учитывает изменения потребности в нем в течение года и суток.
Целью изобретения является обеспечение суточного и сезонного регулирования подкормки растений углекислым газом, а и снижение расхода теплоты на отопление.
Цель достигается тем, что перед подачей углекислого газа в теплицу осуществляют его многоступенчатое сжатие с промежуточным охлаждением в водоуглекислотных теплообменниках, аккумулирование сжиженного углекислого газа и его хранение, при этом после хранения осуществляют нагрев его в солнечном коллекторе для получения углекислотного пара, который направляют в углекислотную турбину с регулируемым давлением на выхлопе турбины. Сопоставительный анализ заявляемого решения с прототипом показывает, что заявляемый способ отличается от известного тем, что при помощи аккумулирования сжиженного углекислого газа и его хранения перед подачей в теплицу, а и нагрева его в солнечном коллекторе после хранения осуществляется суточное и сезонное регулирование растений углекислым газом, обеспечение оптимального температурного режима внутри теплицы, а и экономия теплоты на ее отопление.

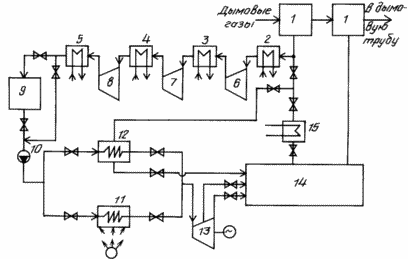

На чертеже представлена схема снабжения теплицы тепловой энергией и углекислым газом.
После получения углекислого газа из отходящих дымовых газов в установке радиационно-химической очистки 1 он подвергается многократному охлаждению в водоуглекислотных охладителях 2, 3, 4, 5 и сжатию в компрессорах 6, 7, 8. Сжиженный углекислый газ подается в аккумулятор 9 углекислого газа, откуда в летний период он подается насосом 10 в солнечный коллектор 11, а зимой - в подогреватель 12 углекислого газа. После нагрева в солнечном коллекторе или в подогревателе углекислого газа он направляется в голову углекислотной турбины 13, имеющей регулируемые отборы. После расширения в углекислотной турбине охлажденный углекислый газ направляется в теплицу 14. Углекислый газ может поступать в теплицу, минуя аккумулятор углекислотного газа после охлаждения в водоуглекислотном охладителе 15. |
Использование предлагаемого способа снабжения теплицы тепловой энергией и углекислым газом обеспечивает по сравнению с существующими способами следующие преимущества: снижение расхода теплоты на отопление; обеспечивается суточное и сезонное регулирование подкормки растений в теплице углекислым газом; оптимальный температурный режим в теплице; снижение вредного экологического воздействия выбросов ТЭС за счет углекислого газа.
ФОРМУЛА ИЗОБРЕТЕНИЯ
СПОСОБ СНАБЖЕНИЯ ТЕПЛИЦЫ ТЕПЛОВОЙ ЭНЕРГИЕЙ И УГЛЕКИСЛЫМ ГАЗОМ, включающий получение углекислого газа из отходящих дымовых газов, его очистку в установке радиационно-химической очистки и подачу в теплицу, отличающийся тем, что, с целью обеспечения суточного и сезонного регулирования подкормки растений углекислым газом, а и снижения расхода теплоты на отопление, перед подачей углекислого газа в теплицу осуществляют его многоступенчатое сжатие с промежуточным охлаждением в водоуглекислотных теплообменниках, аккумулирование сжиженного углекислого газа и его хранение, при этом после хранения осуществляют нагрев его в солнечном коллекторе для получения углекислого пара, который направляют в углекислую турбину с регулируемым давлением на выхлопе турбины.
