МАГНИТНЫЙ СЕГМЕНТНЫЙ ДВИГАТЕЛЬ С ЦИКЛИЧЕСКИМ ВРАЩЕНИЕМ
МАГНИТНОГО СЕГМЕНТА

  В данном сегментном МД, в развитии его первого варианта предлагается вариант прерывания магнитного поля путем выдергивание вставление магнитных сегментов-секторов кольцевого магнита заменить на их перемещение по кругу в сторону противоположную вращению ротора магнитного экрана при целом магнитном кольце.

  Это перемещение сектора предлагается осуществлять через систему рычагов-кулачков-шатунов прикрепленных к магниту ротора. Для упрощения коммутации магнитного потока и увеличения мощности МД примерно в два раза за счет более полного использования внутренней энергии кольцевого магнита – можно использовать кольцевой магнит с осевой намагниченностью и путем изменения конструкции МД преобразовать его в тороидальный магнит с радиальной полюсной намагниченостью. Для этого вначалесобираем следующую простую конструкцию МД (рис. 7)- вид с боку – где: 1 – вал, 2 - плассмассовый колпак, 3 - железный колпак – концентратор магнитного поля, 4 - кольцевой магнит с осевой намагниченностью, 5 - гайка стяжки в пакет. Затем трансформируем магнитный экран в этой исходной конструкции, как показано на рис. 8. Для этого разрезаем металлический колпак 3 по оси вращенияи одну из его половинок с разворотом на 180 градусов ставим ее снизу кольцевого магнита , как изображено на рис. 8.

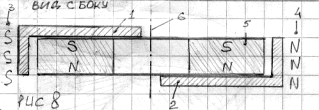

 На рис. 8 условно показано:
1 – половина металлического колпака-экрана, 2 – вторая половина экрана- другой полюс, 3 - сконцентрированное поле одного полюса, 4 – тоже – другого, 5 - тороидальный постоянный магнит, 6 - ось вращения. Причем чашки концентраторы оставляем по площади прилегания к магниту целыми – полный диск, что позволит сконцентрировать на их боковые и торцевые поверхности максимум напряженности полямагнита 1 иэкранируется поле магнита в ненужных направлениях.

  Кроме того, в данном случае магнитомеханическая система станет более сбалансированной для вращения вокруг оси 6 рис. 8. Вид с верху на данную конструкцию показан на рис. 9.

Здесь: 1- тороидальный магнит, 2 - половина концентратора-экрана магнита 1, 3 – вторая половина концентратора-экрана, 4 и 5 силовое рабочее магнитное поле магнита 1 в заданных – необходимых секторах кольца-тороида на него нужно просто установить кольцо из материала с большой магнитной проницаемостью – грубо говоря закоротить этим замкнутым кольцом в круговую поле постоянного магнита – что как вариант приведено на рис. 10
где: 1и 2 – ферромагнитные закорачивающие хомуты, 3 – кольцевой торроидальный магнит, в такой системе в точках В и D будут минимумы напряженности магнитного поля, а точках A и С – максимумы напряженности, в общем способов управления много – фантазия и еще раз фантазия!

  Однако можно значительно упростить кинематику – если вообще их не вдвигать – выдвигать, а просто поворачивать слегка на месте вокруг своей оси как например указано на рис. 11, где: 1 - неразрезанный сектор кольца–концентратора, 2 - общая ось вращения системы, 3 - коммутирующий сегмент.

  На следующем рис. 12-показан один из множества вариантов управления кинематикой вообще без соленоида – соленоид в предыдущих вариантах нужен только для полного - от нуля до максимума регулирования оборотов, то есть – для цифрового управления мощностью системы, но можно управлять сегментами и так как на рис. 12 где: 1- кривошипно-шатунный механизм, 2 - компенсационная пружина, 3 – коммутирующий сегмент, 4 – коммутируемый магнитный зазор, 5 – силовая ось вращения, 6 – пример направления вращения магнита с осью 5, 7 – упорное основание.

  Сегментные МД весьма сложны конструктивно и маломощные и малооборотистые. Их недостаток состоит в том, что в них используется весьма малая часть потенциальной энергии магнитного поля, поскольку притягивание магнитов происходит по тангенциальным направлениям, что намного слабее чем притягивание в нормальном направлении. Недостатком такого сегментного МД является и достаточно сложная механика. Но они уже проверены в опытах и работоспособны.

  Теперь рассмотрим ниже несколько новых вариантов более простых магнитных преобразователей на основе ПМ, реализующий перечисленные выше принципы преобразования магнитной энергии ПМ.

ЛИТЕРАТУРА

1. Дудышев В.Д. Явление прямого преобразования энергии магнитных полей постоянных магнитов в иные виды энергий – «Новая Энергетика», 3/2004 г.

2. Дудышев В.Д. Новые метода извлечения и преобразования скрытой потенциальной энергии электрического поля в кинетическую энергию и электроэнергию –«Новая энергетика»,№4//2003 г

3. Баркгаузена магнитный эффект -Большой энциклопедический словарь, М. «СЭ», 1991 г.,т.1, с.108

4. Электромагнитная индукция -Большой энциклопедический словарь, М. «СЭ», 1991 г.,т.2, с.688, 690

5. Кюри термомагнитный эффект--Большой энциклопедический словарь, М. «СЭ», 1991 г.,т.1, с..680

6. Дудышев В.Д. Новая электроогневая технология экологически чистого горения –«Новая энергетика»№1,2003г.

7. Дудышев В.Д. Электроогневая утилизация нефтешламов--«Экология и промышленность России» май,2002 г.

8. Дудышев В.Д. Новая электрополевая технология тушения и предотвращения пожаров-«Экология и промышленность России» декабрь,2003 г.

9. Дудышев В.Д. Экономия топлива и снижение токсичности бензиновых двигателей-«Экология и промышленность России» май,2003 г.

10. Дудышев В.Д. «Новый эффект холодного испарения и диссоциации жидкостей на основе капиллярного электроосмотического эффекта « - »Новая энергетика» «№1/2003 г. .

11. Магнито-электрический генератор на основе кольцевого постоянного магнита
