ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2025958

УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ РАСТЕНИЙ

Имя изобретателя: Фомин Леонид Устинович[UA]
Имя патентообладателя: Фомин Леонид Устинович[UA]
Адрес для переписки:
Дата начала действия патента: 1992.01.09

Изобретение относится к сельскому хозяйству и может найти применение для выращивания растений со стелющимися стеблями, например огурцов. Цель изобретения - улучшение условий произрастания и обеспечение вертикального положения растений со стелющимися стеблями. Устройство для выращивания растений содержит емкость, в нижней части которой расположены соединенные каналами сегментные полости с размещенным над ними пористым слоем, и выемки с каналами для отвода отходов. Емкость выполнена с гнездами над пористым слоем и расположенными над ними вертикально трубками с ажурной поверхностью.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к сельскому хозяйству и может найти применение для выращивания растений со стелющимися стеблями.

Известно устройство для выращивания растений, содержащее емкость, на нижней части которой расположены соединенные каналами сегментные полости с размещенным над ним пористым слоем.

Питательная среда в виде водного раствора солей, содержащих азот, фосфор, калий и другие химические элементы, подводится в сегментные полости, откуда по порам поступает в размещенный в емкости почвенный слой. Но в таком устройстве в почвенном слое скапливаются отходы, угнетающие растения.

Указанные недостатки устранены в устройстве с выемками и каналами для отвода отходов из емкости.

Известное устройство для выращивания растений содержит емкость, в нижней части которой расположены соединенные каналами сегментные полости с размещенным над ними пористым слоем, и выемки с каналами для удаления отходов. Жидкие отходы, выходящие из почвенного слоя под действием сил гравитации на дно емкости, попадают в выемки, из которых через каналы и трубопроводы выводятся из емкости. Однако в таком устройстве для выращивания растений трудно выращивать растения со стелющимися стеблями.

Целью изобретения является улучшение условий произрастания и обеспечение вертикального положения растений со стелющимися стеблями.

Это достигается тем, что у устройства для выращивания растений, содержащего емкость, в нижней части которой расположены соединенные каналами сегментные полости с размещенным над ними пористым слоем, и выемки с каналами для отвода отходов, емкость выполнена с гнездами над пористым слоем и расположенными над ними вертикальными трубками с ажурной поверхностью.

Растения растут внутри ажурных трубок на расположенной в гнездах почве, при этом листья и плоды по мере роста выходят из трубки через боковые отверстия и находятся снаружи трубки.

Таким образом, выполнив емкость с гнездами над пористым слоем и расположенными над ними вертикально трубками с ажурной поверхностью устройство приобретает новые существенные признаки и использование такого устройства в производстве будет давать экономический эффект, выражающийся в повышении урожайности выращиваемых растений.

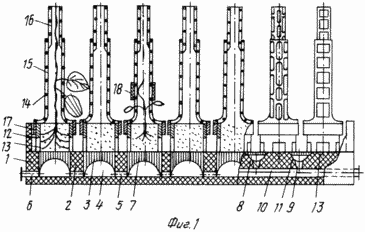

На фиг. 1 показано предлагаемое устройство, общий вид с вырезами; на фиг.2 - то же, вид сверху.

Устройство содержит емкость, состоящую из корпуса 1 и расположенного в нем водонепроницаемого слоя 2 со сферическими, контактирующими и питательной средой поверхностями 3, образующими с водонепроницаемой поверхностью корпуса 1 сегментные полости 4 для размещения жидкой питательной среды, соединенные каналами 5 и снабженные патрубками 6 для последовательного соединения емкостей и для соединения с источником питательной среды (не показан). Патрубки 6, не соединенные с потребителями, закрыты заглушками (не показаны). Водонепроницаемый слой 2 емкости на участках, примыкающих к сегментным полостям 4, выполнены с порами 7, представляющими собой каналы, имеющие форму усеченного конуса с верхним диаметром 5-15 мкм и нижним диаметром 20-60 мкм. Пористый участок содержит 20-80 сквозных пор на 1 см². На участках, не имеющих пор, водонепроницаемый слой 2 на поверхности, контактирующей с почвой или другой средой жизнеобитания корневой системы, имеет выемки 8, выполненные в виде воронок, которые снабжены каналами 9, соединенными с трубопроводами 10 для вывода из почвы отходов жидкой среды. Выемки закрыты фильтрующими сетками 11. Емкость выполнена с гнездами 12 над пористым слоем 7 для размещения почвы и высаживаемых растений с открытой верхней торцовой стенкой и на боковых сторонах которых в нижней части выполнены отверстия 13 для выхода отходов. На гнездах 12 размещены вертикально трубки 14 из прозрачного материала и с ажурной поверхностью. Прозрачная ажурная трубка предназначена для размещения растущего стебля растения, а отверстия 15 на боковых сторонах - для выхода из трубки в процессе роста листьев и плодов.

Каждая трубка 14 выполнена со съемной верхней частью 16 (одной или несколькими последовательно расположенными) и нижняя часть 17 ее имеет диаметр, равный диаметру гнезда 12, и она предназначена для крепления на гнезде (механизм крепления не показан).

На наружной поверхности каждой трубки 14 размещена с возможностью фиксированного перемещения втулка 18 из прозрачного материала, предназначенная для предотвращения выхода верхушки стебля в процессе роста наружу через боковое отверстие трубки 14 и направления роста ее вверх вдоль трубки, внутри нее. Такой же втулкой снабжена и верхняя съемная часть 16 трубки (не показана).

УСТРОЙСТВО РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

Гнезда 12 заполняют почвой, в которую производят высадку растений рассадой или семенами, после чего в сегментные полости 4 под давлением транспортируют водный раствор солей, содержащих азот, фосфор, калий и другие химические элементы, необходимые для растений, в отдельности или в смеси. После наполнения сегментных полостей питательной средой источник ее выключают (не показан). Жидкая питательная среда, находящаяся в сегментных полостях 4, поступает в поры 7, которые забирают ее нижними основаниями за счет сил поверхностного натяжения и за счет этих же сил транспортируют ее в сторону меньшего диаметра до тех пор, пока мениск не займет крайнее положение, т.е. жидкая питательная среда поступает в находящуюся в гнездах 12 почву, где она рассредотачивается по почвенным частицам, поступая в них по пронизывающим почвенные частицы порам за счет сил поверхностного натяжения. По мере расхода питательная среда закачивается в сегментные полости 4. Забирая воду, питательные вещества и световые кванты, растения синтезируют органическое вещество, растут и развиваются. При появлении настоящих листочков на гнезда 12 устанавливают вертикально трубки 14 и закрепляют их в этом положении, при этом трубки 14 нижней частью 17 надевают на гнезда 12 и крепят (механизм крепления на чертеже не показан). Появляющиеся листочки, растущие под углом к стеблю, выходят через отверстия 15 трубки 14 наружу, где растут и формируются. Таким же образом выходят наружу и появляющиеся на стебле плоды.

Для того, чтобы стебель верхушечной частью не вышел из трубки через боковое отверстие, на трубку 14 в зоне верхушечной части стебля устанавливают втулку 18 и держат в этом месте до тех пор, пока верхушечная часть стебля не окажется выше втулки, после чего втулку перемещают вверх по трубке, устанавливая выше верхушки стебля, такое передвижение втулок по трубкам производят в процессе роста и развития растений.

По мере роста стебля и при выходе его верхушечной части из трубки 14, ее наращивают, устанавливая трубку 16 в трубку 14 и процесс выращивания растения продолжают аналогичным способом.

При росте и развитии растений в находящейся в гнездах почве появляются жидкие отходы, которые, заполняя промежутки между почвенными комочками, выгоняя оттуда воздух, угнетают рост и развитие растений. Эти отходы из гнезд 12 выходят под действием сил гравитации через отверстия 13 на дно емкости, где они стекают в выемки 8 и, пройдя фильтр, попадают в каналы 9, откуда поступают в трубопроводы 10, которые выводят их за пределы емкости.

Емкость с гнездами для почвы и трубками для растений, например огурцов обеспечивает рост их в вертикальном положении, отчего получают достаточное количество света и урожайность их повышается, что будет давать экономический эффект.

ФОРМУЛА ИЗОБРЕТЕНИЯ

УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ РАСТЕНИЙ, содержащее емкость, в нижней части которой расположены соединенные каналами сегментные полости с размещенным над ними пористым слоем, и выемки с каналами для удаления жидких отходов, отличающееся тем, что, с целью улучшения условий произрастания путем обеспечения вертикального положения растений со стелющимися стеблями, емкость снабжена гнездами для субстрата, расположенными над пористым слоем, с установленными на них вертикальными трубками с выполненными по всей их высоте и периметру отверстиями.

Версия для печати
Дата публикации 10.03.2007гг
